产品概述

METIS-HS是IFE针对住宅市场开发的可兼用作乘客电梯的消防电梯。其设置在建筑的耐火封闭结构内,具有前室和备用电源,在正常情况下为普通乘客使用,在建筑发生火灾时其附加的保护、控制和信号等功能能专供消防员使用的消防电梯。

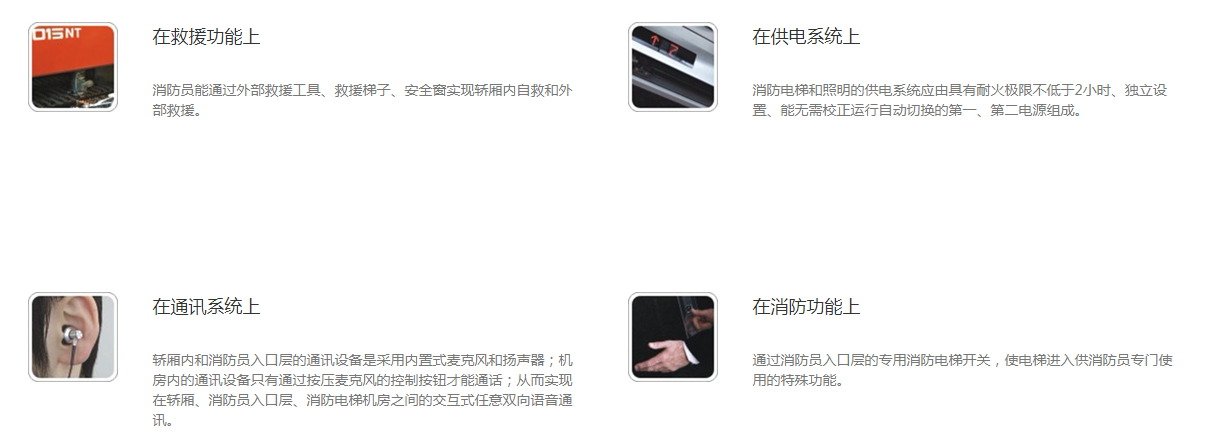

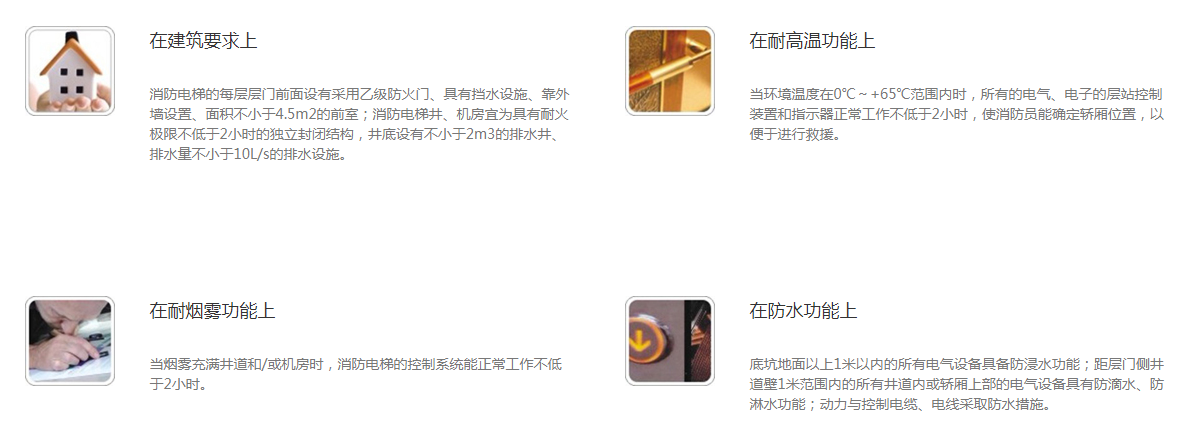

产品特点



产品参数

序号

规格

800

1050

1350

1600

1

载重(kg)

800

1050

1350

1600

2

速度(m/s)

1

1.75

2

1

1.75

2

2.5

1

1.75

2

1

1.75

2

3

控制方式

全集选控制

4

驱动方式

VVVF驱动

5

门机控制

永磁同步门机

6

主机形式

永磁同步无齿轮主机

7

主控系统

CTRL90FL

8

通讯方式

串行通讯

9

宽轿厢

轿厢规格
(净宽x净深x净高)

1350x1400x2350

1600x1500x2350

1950x1500x2350

1950x1750x2350

10

开门尺寸(净宽x净高)

800x2100

900x2100

1100x2100

1100x2100

11

井道尺寸(净宽x净深)

2000x2050

2200x2100

2600x2200

2600x2500

12

深轿厢

轿厢规格
(净宽x净深x净高)

不适用

1100x2100x2350

1200x2400x2350

1400x2400x2350

13

开门尺寸(净宽x净高)

不适用

900x2100

900x2100

900x2100

14

井道尺寸(净宽x净深)

不适用

2050x2500

2150x2750

2400x2800

15

提升高度(m)

≤45

≤75

≤90

≤45

≤75

≤90

≤120

≤45

≤75

≤90

≤45

≤75

≤90

16

主机位置

机房内

17

顶层高度

4250

4450

4550

4250

4450

4550

4800

4350

4550

4650

4350

4550

4650

18

底坑深度

1500

1600

1700

1500

1600

2000

2150

1800

1950

2000

1800

1950

2000

19

电机额定功率(kW)

6.3

9.6

11

8.1

13.4

15.4

19.5

9.6

16.8

19.2

11.7

21

24.1

20

额定电流(A)

15

22

25

20

29

34

42

22

38

44

27

46

55

21

额定载重时启动电流(A)

22.5

33

37.5

30

43.5

51

63

33

57

66

40.5

69

82.5

22

抱闸电压

启动DC110V,维持DC68V

23

电梯主电源及最小配线要求

380V,50Hz三相五线制,零地线分开,见土建布置图要求

3*6mm2+2*6mm2

3*10mm2+2*6mm2

3*6mm2+2*6mm2

3*10mm2+2*6mm2

3*10mm2+2*6mm2

3*10mm2+2*6mm2

注:1.“深轿厢”适用于有预定用途的电梯,如疏散的场合为了运送担架等。

    2.轿厢净高“2350”mm,指选用标配C16系列吊顶时,选不同吊顶可能导致轿厢净高有所变化。
